前言：思维导图的在线渲染

思维导图软件可以帮助我们完成非常多的事情，包括不限于项目任务管理、知识管理、计划管理、思路脑爆和整理、结构架构梳理、快速演示等等。国产老牌思维导图软件 XMind 和 2017 年的新秀 MindMaster 基本上是这个领域普及程度市场占有率最高的软件，所以这算是难得的国产软件领先的领域。

但除了幕布、ProcessOn、钉钉脑图之类的新型思维导图服务以外，传统的思维导图软件是桌面软件，有非常多的存量文件，必须要先下载安装对应软件才能打开，这对于很多用户而言是有负担的。在线的、免安装打开思维导图软件是一个现实的、还在增长的需求。

本文以 XMind 文件为例，讲解如何在 Web 前端解析和渲染思维导图文件。

方案 1 文件格式解析 + 思维导图布局 + 2D 渲染

要在 Web 前端合理合法地打开一个 XMind 文件，首选的方案是自行解析其文件格式，并且自行布局渲染。具体来说每个步骤可以这么去拆解：

1.1 文件格式解析

XMind 的文件格式遵循 OpenDocument Format（ODF）规范，是一种基于 XML 并使用 ZIP 压缩的文件格式。

这个说法准确地说适用于 XMind 8 update3 之前的版本，在这次升级之后，.xmind 文件依然是一个 ZIP 压缩包，但内容由 content.xml 变成了 content.json，个人猜测有两个原因，第一个是 JSON 格式已经可以获得事实上的最好性能和最佳平台兼容性；第二个是从 2017 年开始，XMind 的团队转投 JavaScript 阵营，核心的思维导图渲染引擎（Snowbrush）完全由 JavaScript 开发

新版 JSON 格式无需多言，从压缩包里拿到 content.json 的文件内容之后，直接 JSON.parse 即可。难点在于老版本的、严格遵循 ODF 规范的 XMind 文档。按照 ODF 的定义，我们解压文件可以得到以下产出：

.
├── META-INF
│  └── manifest.xml
├── Thumbnails
│  └── thumbnail.png
├── attachments
│  ├── 1jgveohr7kcd0htgupa6cqp89q.png
│  └── 6u3kani0lrd1f828qe2l5k5prm.png
├── content.xml
├── meta.xml
└── styles.xml

这是非常规范的 ODF 格式，包含有附件、缩略图的定义，并且文件的内容、元信息和样式分别在不同的 XML 文件中定义。不过在实际操作中，脑图并不像 Excel、PPT 那样，需要去扩展强大的宏定义、脚本和排版系统等能力，慢慢地 XMind 发展产品功能的过程中，绝大部分和样式相关的定义都耦合到了 content.xml 文件中，meta.xml 更是名存实亡。最后新版本中只保留了 content.js 也就不足为奇了。需要解析出最核心的节点树信息，我们去解析 content.xml 就已经满足需求。

XML 的解析在 Node.js 端和浏览器端分别有成熟的方案。浏览器中就是成熟的DOMParser和XMLSerializerAPI，Node.js 里是使用三方包xmldom实现的等同的 API 能力（完整支持 DOM level2 规范，并且支持部分 DOM level3 规范）。因此解析和生成 XMind 文件可以实现跨平台的统一接口。

这两个项目，xml-lite实现了一套浏览器和 Node.js 端通用的 XML 文件格式处理库：

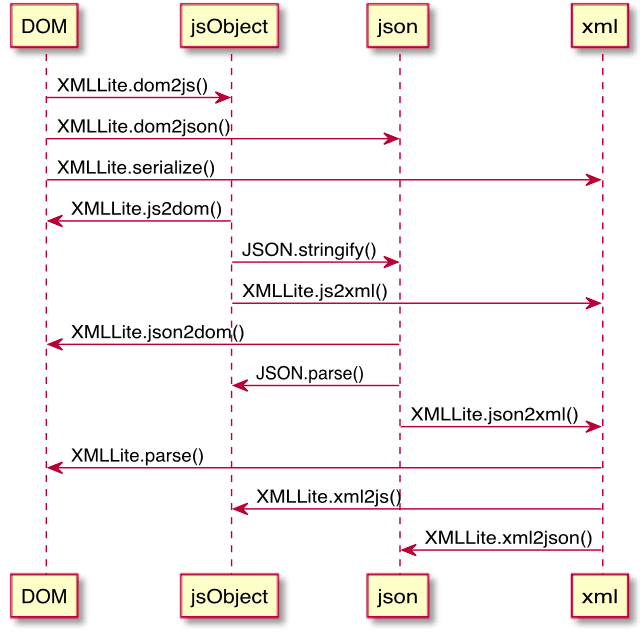

xml-lite-features

xml-lite 的能力基本上是以上 XML 格式解析、序列化的能力加上可以很方便地维护 XML DOM 内容的各种 API，譬如遍历、CRUD、格式化等等

而xmind-sdk-javascript则是基于xml-lite的 XML DOM 操作能力高效地维护 XMind 文件，并且抽象出 Workbook、Sheet、Topic、Relationship 等思维导图相关的基础实体，为 XMind 文件提供好用的 CRUD 接口。这个库在 XMind 公司更新了 .xmind 文件格式，并且正式接手这个 npm 包之前，一直就是 npm 包 xmind 背后持续更新发布的库，“民间的官方库”。

// loading the `xmind` package
var workbook = new xmind.Workbook(); // 也可以用 load 接口加载一个已有的文件
var primarySheet = workbook.getPrimarySheet();
var rootTopic = primarySheet.getRootTopic();
rootTopic.setTitle('test another title');
var secondTopic = rootTopic.addChild({
  id: 'secondTopic',
  title: 'second topic'
});
xmind.save(workbook, 'test.xmind');

1.2 思维导图布局

思维导图布局是非常典型的二维平面直角坐标系下树的布局。前面我们分享过，确保树结构在 x、y 两个维度同时紧凑的布局，自从 2014 的一篇论文问世后，其复杂度已经降低到 O(n) 线性时间复杂度，而思维导图的布局甚至不需要确保 y 维度的紧凑、x 维度的分层，因此我们可以轻而易举实现比 XMind 官方更好的布局性能。伪代码如下：

function xmindLayout(data, options) {
  const {left, right} = separateRoot(data, options); // 分离左右子树
  nonLayeredUntidyLayout(left); // 采用非分层、非紧凑型布局
  nonLayeredUntidyLayout(right);
  left.right2left();
  const root = combineSubTrees(left, right);
  // 思路：left 的根节点调用 translate 使得坐标和 right 的根节点一致
  return root;
}

function separateRoot(data, options) { // 分离左右树
  const left = new TreeNode(data, options, true);
  const right = new TreeNode(data, options, true);
  const root = new TreeNode(data, options);
  for (let child in root.children) {
    const side = options.getSide(child.data);
	if (side === 'left') left.children.push(child);
	if (side === 'right') right.children.push(child);
  }
  return {left, right};
}

function calcTotalHeight(node) { // 统计子树 y 轴占高
  if (node.isLeaf()) return node.totalHeight = node.height;
  let totalHeight = 0;
  node.children.forEach(c => { totalHeight += calcTotalHeight(c); });
  return node.totalHeight = Math.max(node.height, totalHeight);
}

function nonLayeredUntidyLayout(root) { // 非分层非紧凑树布局（水平向右）
  // first walk: x
  root.BFTraverse(node => {
    node.x = node.parent.x + node.parent.width;
  });
  // y
  // second walk
  calcTotalHeight(root);
  // third walk: 根据子树 y 轴占高（totalHeight）分配 y 坐标，逻辑和缩进树类似，不再赘述
  separateSubTreeYCoord(root);
  // forth walk: y 坐标取的是子节点节点本身的包围盒高度来计算，从而使得局部看起来更加的对称
  adjustAncestor(root);
}
function adjustAncestor(node) {
  if (node.isLeaf()) return;
  node.children.forEach(adjustAncestor);
  node.y = (node.children[0].y + node.children[node.children.length - 1].y) / 2
}

1.3 2D 渲染

完成上一步之后，就剩最后一个动作，就是在浏览器中把带包围盒信息（尺寸）、带坐标的节点绘制出来，并继续绘制连线。最后这一步反而是最简单的，使用 SVG 来完成就可以了。创建一个 SVG Doc 节点，插入两个图层（g），分别存储节点和边。从根节点（RootTopic）开始遍历 Workbook 当前 Sheet 的内容，把每个 Topic 绘制出来，并设置其坐标为布局后坐标，插入节点图层。然后再一次遍历，把节点和子节点之间连上连线，插入边图层。最后再一次遍历 Relationships 数组，把非树结构关联的节点之间的关系画出来，插入边图层。节点简单点用矩形 Rect 来绘制；边和关系都是 Path，锚点和关键点的信息参考 XMind 软件即可。

最后基本上就可以造出这样的轮子了：

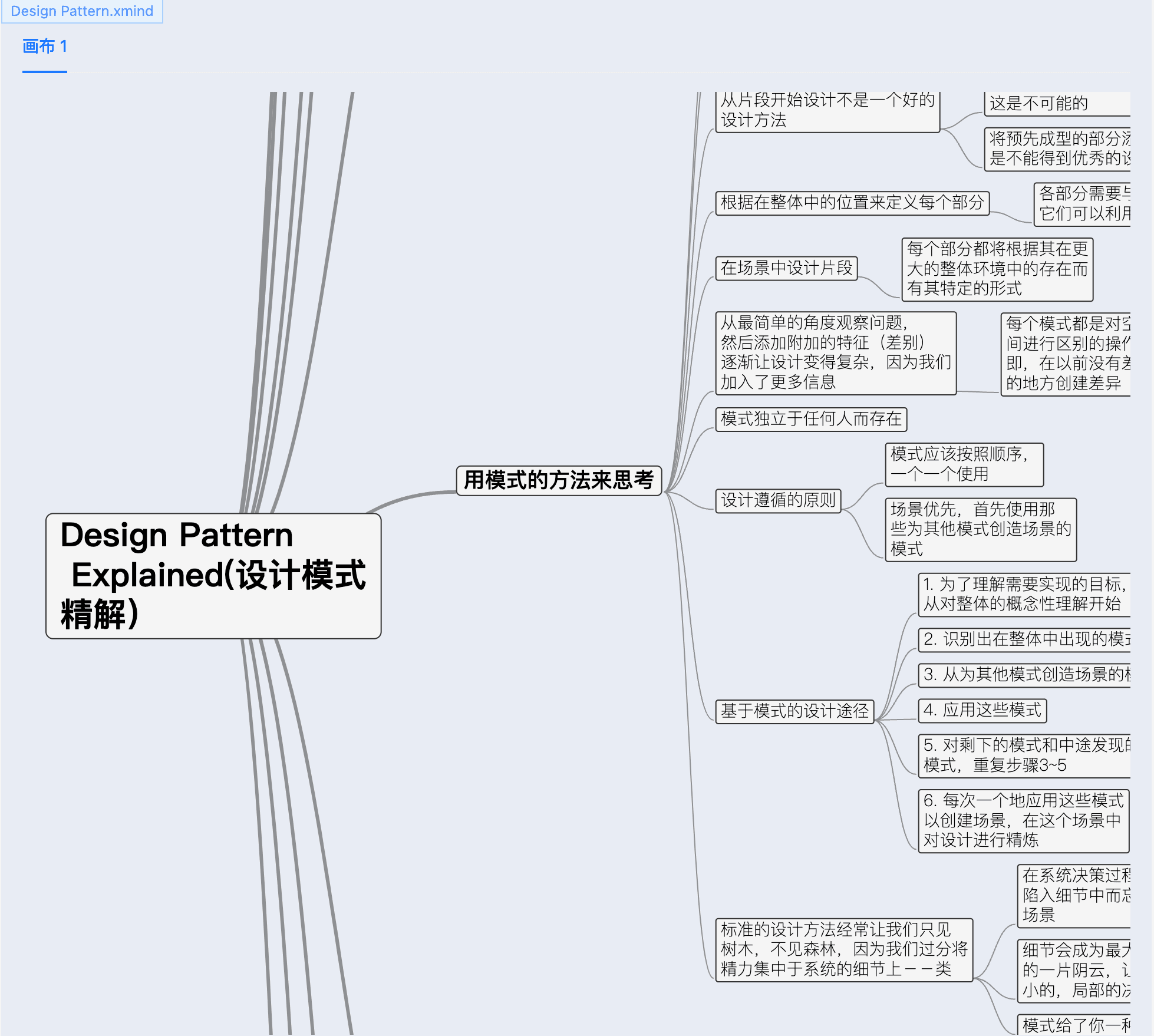

xmind-openfiles.online

补上交互，基本可以再造一个简易版本的 ZMind 出来。不过目前为止的工作，最大的槽点就是“我想要打开 XMind，最后你打开长得不像 XMind”。这是选择“合理合法”路径最大的问题。如果不满足于此，可以尝试以下邪门歪道方案 2 和方案 3。

方案 2 BS 架构 + AppleScript

这个方案是国内某在线文档产品采取的方案。事实上是违法的。原理异常简单，并且具备非常强的成本优势和通用性（违法成本较低）。

2.1 异常简单的作案工具

MacOS 有一套脚本语言 AppleScript，它可以操作 GUI 软件。遵从 MacOS 软件设计规范、有相对完善的应用 Menu 的软件都可以复用这个方法。使用 AppleScript，把文件放到指定路径（也可以运行时输入），就可以用脚本唤起 XMind.app，然后把 .xmind 文件导出为 pdf（或者 svg）了：

tell application "XMind"
  -- 打开 XMind 文档
  set doc to open "路径到你的 XMind 文档.xmind"
  -- 导出为 PDF
  export doc to PDF file format PDF file name "导出的 PDF 文件路径.pdf"
  -- 关闭 XMind 文档
  close doc saving no
end tell

2.2 异常简单的 BS 架构

一台 Mac Mini，一根网线，结合 AppleScript + Node.js 接口，你就拥有了非常多只有 GUI 软件界面操作才能完成的在线功能服务。以 XMind 文件转换导出为例，Node.js 接口只需要接受 upload 文件，把文件转存到某个特定文件夹，然后使用类似shelljs之类的库，从命令行执行 AppleScript 的转换脚本即可获得高还原、高清版本的 pdf 或者 svg 文件，就可以直接在浏览器端展示了。

osascript /path/to/xmind2pdf.scpt

至于要不要把转换任务接入 MQ 之类的，要不要把转换后的文件存入 CDN，这些都是毫不起眼的细节，不值一提。用这个方法，全文档预览支持不在话下，成本比租用云服务器、购买 Office365 Web API 服务诸如此类，低了不止一个档次。就是不宜扩散不宜推广不宜高调。

方案 2 虽然很刑，但对于个人服务而言，实在太香了。有法外狂徒某在线文档产品在前面顶着，我们大可以各种姿势个人项目里尽情探索这个方案的可能性。

方案 3 Snowbrush 破解

最后这个方法更隐秘，但难度更高，风险相当大，并且不具备通用性。

XMind 从 2017 年起倾力打造的新一代 XMind 渲染引擎，库名称叫 Snowbrush。这个库相比原来 Native 桌面应用的版本有一些槽点，譬如性能有所下降，譬如 JavaScript 源码有一股 Java 社区的味道（有可能主导开发引擎的技术团队是 Java 出身，换技术栈没换人）等等，但不可否认，这是官方唯一未来持续支持的渲染引擎，XMind 文件长什么样是由这个引擎决定的，并且一直在成长发展中，交互视觉体验各方面也都领先于同行。

这个团队做云服务比较晚，原本想像幕布一样，把思维导图做成云存储的、跨端的，可惜 beta 阶段有一些问题和客诉，最终暂停（最近他们注册了 xmind.ai 站点开始做在线版 XMind 了，恭喜 XMind 团队）。而之前他们在线分享脑图模板的服务 xmind.net 有个无伤大雅的问题，把 Snowbrush 的源码通过 sourcemap 文件暴露了。拿到这份破解版的源码（或者就混淆后的文件），开发者就可以几乎 100% 还原 XMind.app 的体验。

方案 3 除技术研究以外，任何用途均不推荐。
